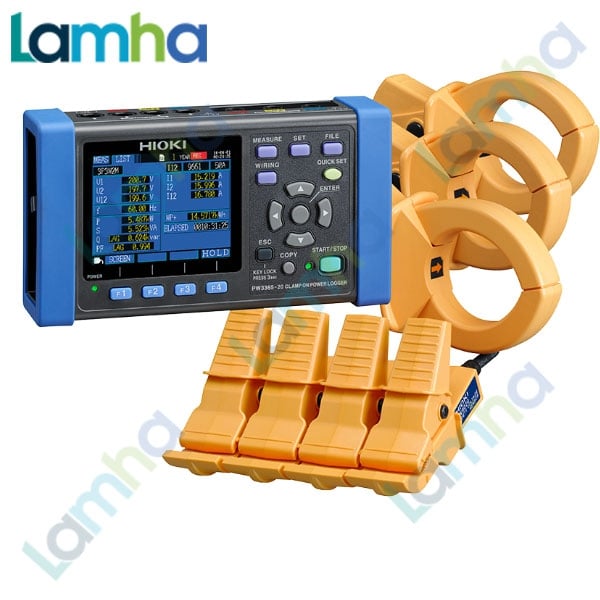

Hioki PW3365-20: Giải Pháp Đo Lường Năng Lượng Điện 3 Pha An Toàn Hàng Đầu
Trong kỷ nguyên công nghệ hiện đại, đảm bảo an toàn và tiết kiệm năng lượng trở thành ưu tiên hàng đầu của mọi doanh nghiệp cũng như hộ gia đình. Và Hioki PW3365-20 xuất hiện như một giải pháp lý tưởng với khả năng ghi năng lượng điện 3 pha tiên tiến, chú trọng sự an toàn và tiện lợi cho người sử dụng.
An Toàn Vượt Trội Với Kẹp Điện Áp Phi Kim Loại
Là đồng hồ đo điện tiếp xúc phi kim loại đầu tiên trên thế giới, Hioki PW3365-20 sử dụng các kẹp điện áp được che phủ hoàn toàn. Điều này không chỉ giúp đảm bảo an toàn tuyệt đối cho người dùng khi đo điện mà còn ngăn ngừa nguy cơ đoản mạch, ngắt điện và điện giật. Với giải pháp này, bạn có thể an tâm hoàn toàn trong mọi quá trình đo lường.
Thông Số Kỹ Thuật Đỉnh Cao
- Đối tượng đo lường: Các chế độ đo đa dạng từ một pha đến ba pha (3-4 dây).
- Độ chính xác: Điện áp ±1.5% rdg. ±0,2% fs; Dòng điện ±0,3% rdg. ±0,1% fs + cảm biến kẹp
- Công suất hoạt động: ±2.0% rdg. ±0,3% fs + cảm biến kẹp
- Tốc độ cập nhật dữ liệu nhanh chóng: 0,5 giây
- Phạm vi đo lường rộng: Từ 500,00 mA đến 5.0000 kA AC, tùy thuộc vào cảm biến hiện tại sử dụng
Chức Năng Đo Lường Đa Dạng Và Chính Xác
Hioki PW3365-20 mang đến một loạt các chức năng đo lường chi tiết như:
- RMS điện áp và dòng điện, các giá trị sóng cơ bản và góc pha
- Các dạng sóng: Điện áp và dòng điện, công suất hoạt động, công suất phản kháng, công suất biểu kiến
- Năng lượng tiêu thụ và tái tạo, cùng với hiển thị chi phí năng lượng, giúp bạn quản lý tiêu thụ điện hiệu quả
Tiện Lợi Với Khả Năng Lưu Trữ Và Kết Nối
Thiết bị cho phép lưu trữ dữ liệu trên thẻ nhớ SD/SDHC hoặc bộ nhớ trong, và có khả năng kết nối với PC qua giao diện USB hoặc LAN. Điều này giúp bạn dễ dàng quản lý và phân tích dữ liệu mọi lúc, mọi nơi.
Thiết Kế Nhỏ Gọn, Tiện Dụng
Với kích thước 180 mm x 100 mm x 48 mm và khối lượng chỉ 540 g, Hioki PW3365-20 dễ dàng mang theo và cài đặt ở nhiều không gian khác nhau. Bộ cảm biến điện áp an toàn, bộ đổi nguồn AC và nhiều phụ kiện đi kèm cũng được thiết kế nhằm mang lại sự thuận tiện tối đa.
Trải nghiệm sự an toàn và chính xác tuyệt đối trong việc đo lường năng lượng điện 3 pha với thiết bị ghi Hioki PW3365-20. Hãy đặt hàng ngay hôm nay và mang đến sự an tâm cho chính bạn và doanh nghiệp của mình!
Thông số kỹ thuật Thiết bị ghi năng lượng điện 3 pha Hioki PW3365-20
|
Đối tượng đo lường |
50/60 Hz, Một pha 2 dây (1/2/3 mạch), Một pha 3 dây (1 mạch), Ba pha 3 dây (1 mạch), Ba pha 4 dây (1 mạch), Chỉ dòng điện 1 đến 3 kênh |
|
Đo lường độ chính xác |
Điện áp ± 1.5% rdg. ± 0,2% fs (độ chính xác kết hợp với PW3365-20 + PW9020) |
|
Dòng điện |
± 0,3% rdg. ± 0,1% fs + độ chính xác của cảm biến kẹp |
|
Công suất hoạt động |
± 2.0% rdg. ± 0,3% fs + độ chính xác của cảm biến kẹp (ở hệ số công suất = 1) |
|
Tốc độ cập nhật dữ liệu |
0,5 giây (ngoại trừ khi truy cập thẻ SD hoặc bộ nhớ trong, hoặc trong khi giao tiếp mạng LAN / USB) |
|
Phạm vi đo lường |
500,00 mA đến 5.0000 kA AC (phụ thuộc vào cảm biến hiện tại đang được sử dụng), 50.000 mA đến 5.0000 A AC (Chỉ kẹp rò rỉ trên cảm biến) |
|
Các mục đo lường |
RMS điện áp, RMS hiện tại, giá trị sóng cơ bản điện áp, giá trị sóng cơ bản hiện tại, góc pha sóng cơ bản điện áp, góc pha sóng cơ bản hiện tại, tần số (U1). |
|
- Định dạng sóng điện áp (giá trị tuyệt đối), định dạng sóng hiện tại (giá trị tuyệt đối), hoạt động công suất. |
|
|
- Công suất phản kháng, công suất biểu kiến, hệ số công suất (với độ trễ / hiển thị dẫn) hoặc hệ số công suất dịch chuyển (với hiển thị trễ / dẫn), năng lượng hoạt động (tiêu thụ, tái tạo) |
|
|
- Năng lượng phản kháng (trễ, dẫn), hiển thị chi phí năng lượng, hoạt động lượng nhu cầu điện năng (tiêu thụ, tái tạo), lượng nhu cầu công suất phản kháng (trễ, dẫn), giá trị nhu cầu công suất tác dụng (tiêu thụ, tái tạo), giá trị nhu cầu công suất phản kháng (trễ, dẫn), nhu cầu hệ số công suất |
|
|
Đo công suất |
200,00 W đến 6,0000 MW (phụ thuộc vào sự kết hợp điện áp / dòng điện và loại đường dây đo được) |
|
Dải đo điện áp |
400 V AC (Dải đo hiệu dụng 90,0 V đến 520,0 V) |
|
Lưu trữ dữ liệu |
Thẻ nhớ SD / SDHC hoặc bộ nhớ trong tại thời gian thực |
|
Khoảng thời gian lưu trữ |
1 giây đến 30 giây, 1 phút đến 60 phút, 14 lựa chọn |
|
Lưu giá trị đo lường |
Chỉ trung bình / Giá trị trung bình, Tối đa, Nhỏ nhất |
|
Bản sao màn hình |
Biểu mẫu BMP (được lưu sau mỗi 5 phút ở khoảng thời gian tối thiểu) |
|
Lưu dạng sóng |
Dữ liệu dạng sóng nhị phân |
|
Chức năng khác |
Kiểm tra kết nối, hướng dẫn điều hướng cài đặt nhanh, đồng hồ |
|
Giao diện |
Thẻ nhớ SD / SDHC, LAN 100BASE-TX |
|
Chức năng máy chủ HTTP, cài đặt từ xa qua chương trình giao tiếp, tải xuống dữ liệu, USB 2.0 |
Khi kết nối với PC, Thẻ SD và bộ nhớ trong được nhận dạng là thiết bị lưu trữ di động, cài đặt từ xa qua giao tiếp chương trình, dữ liệu tải xuống |
|
Pin |
Bộ đổi nguồn AC Z1008 (100 đến 240 V AC, 50/60 Hz), 45 VA (bao gồm bộ đổi nguồn AC) Bộ pin 9459 (DC 7,2 V, 3 VA, thời gian sạc 6 giờ 10 m), 5 giờ sử dụng liên tục ( với đèn nền tắt) |
|
Kích thước |
180 mm (7,09 in) W × 100 mm (3,94 in) H × 48 mm (1,89 in) D |
|
Khối lượng |
540 g (19 oz) |
|
Phụ kiện |
Bộ cảm biến điện áp an toàn PW9020 × 1, Bộ đổi nguồn AC Z1008 × 1, Cáp USB × 1, Hướng dẫn sử dụng × 1, Hướng dẫn đo × 1, Kẹp màu (đỏ, vàng, xanh lam và trắng mỗi 4), Ống xoắn màu đen (bó dây cho cảm biến hiện tại và cảm biến điện áp) × 10 |
