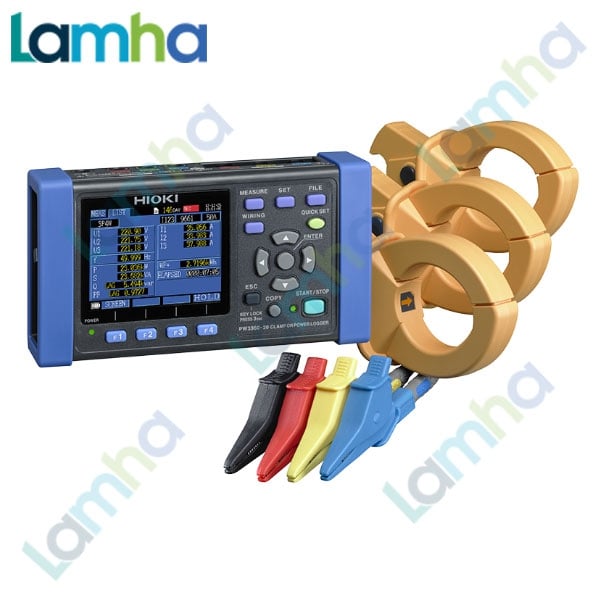

Thiết Bị Phân Tích Chất Lượng Điện Năng Hioki PW3360-21: Giải Pháp Toàn Diện Cho Quản Lý Năng Lượng Hiệu Quả
Trong bối cảnh các ngành công nghiệp đang hướng tới tiết kiệm năng lượng và bảo vệ môi trường, việc sử dụng thiết bị phân tích chất lượng điện năng Hioki PW3360-21 là một giải pháp thông minh và hiệu quả. Được thiết kế bởi thương hiệu Nhật Bản danh tiếng Hioki, thiết bị này giúp người dùng theo dõi nhu cầu điện năng và các thông số kỹ thuật điện một cách chính xác, từ đó dễ dàng đưa ra các biện pháp tối ưu hóa tiêu thụ điện năng.
Đặc Điểm Nổi Bật Của Hioki PW3360-21
Hioki PW3360-21 không chỉ đáp ứng nhu cầu căn bản của việc đo lường điện năng mà còn mang nhiều ưu điểm vượt trội so với các thiết bị tiền nhiệm:
- Khả năng đo lường chính xác và linh hoạt: Thiết bị hỗ trợ đa dạng chế độ đo, bao gồm 50/60 Hz, một pha 2 dây đến ba pha 4 dây, phục vụ cho nhiều loại hệ thống điện khác nhau.
- Tích hợp đo hài: Khả năng theo dõi mức độ hài dòng điện, công suất sóng hài và tổng méo hài tới bậc 40, cho phép phân tích sâu hơn về chất lượng điện năng.
- Lưu trữ và truy xuất dữ liệu thông minh: Dữ liệu đo lường có thể được lưu trữ trên thẻ nhớ SD hoặc bộ nhớ trong, và thời gian lưu trữ có thể điều chỉnh từ 1 giây đến 60 phút.
- Giao diện kết nối hiện đại: Kết nối dễ dàng qua USB và LAN, cho phép người dùng tải dữ liệu và kiểm tra từ xa một cách thuận tiện.
Thông Số Kỹ Thuật Chi Tiết
Để giúp bạn nắm rõ hơn về khả năng đo lường và hiệu suất của Hioki PW3360-21, dưới đây là các thông số kỹ thuật quan trọng:
- Đo lường: RMS điện áp, RMS hiện tại, giá trị sóng cơ bản, góc pha sóng, tần số, đỉnh dạng sóng, năng lượng hoạt động và phản kháng.
- Đo công suất: Từ 300,00 W đến 9,0000 MW tùy thuộc vào sự kết hợp giữa điện áp và dòng điện.
- Độ chính xác: Điện áp ± 0,3% rdg., dòng điện ± 0,3% rdg. + độ chính xác cảm biến kẹp.
- Phạm vi đo lường: 500,00 mA đến 5.0000 kA AC, 50.000 mA đến 5.0000 A AC cho kẹp rò rỉ.
- Lưu trữ dữ liệu: Lên đến 30 giây với thời gian 14 lựa chọn, nhập và phân tích dễ dàng qua cổng USB/LAN.
Thiết Kế Nhỏ Gọn, Dễ Sử Dụng
Hioki PW3360-21 sở hữu kích thước gọn nhẹ với trọng lượng chỉ 830g, bạn có thể mang theo bất cứ đâu. Bộ sản phẩm đi kèm gồm: dây điện áp, nguồn AC, cáp USB và phụ kiện khác giúp bạn dễ dàng sử dụng ngay từ ban đầu.
Với những đặc tính vượt trội và công nghệ tiên tiến, thiết bị phân tích chất lượng điện năng Hioki PW3360-21 trở thành một người bạn đồng hành đáng tin cậy cho các kỹ sư điện, doanh nghiệp và nhà máy trong việc quản lý và tối ưu hóa năng lượng.
Đừng bỏ lỡ cơ hội trải nghiệm giải pháp tối ưu này! Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và đặt hàng.
| Số model (Mã đặt hàng) | |
| PW3360-20 | Model tiếng Anh, chỉ thiết bị |
| PW3360-21 | Model tiếng Anh, với chức năng phân tích sóng hài |
|
Lưu ý: Cần kết hợp với ít nhất một cảm biến dòng điện để đo các thông số dòng điện hoặc công suất. Để lưu trữ dữ liệu đo lường, chỉ sử dụng thẻ SD được bảo hành do Hioki bán. |
|
Thông số kỹ thuật Thiết bị phân tích chất lượng điện năng Hioki PW3360-21
|
Đối tượng đo lường |
50/60 Hz, Một pha 2 dây (1/2/3 mạch), Một pha 3 dây (1 mạch), Ba pha 3 dây (1 mạch), Ba pha 4 dây (1 mạch), Chỉ dòng điện 1 đến 3 kênh |
|
Các mục đo lường |
RMS điện áp, RMS hiện tại, giá trị sóng cơ bản điện áp, giá trị sóng cơ bản hiện tại, góc pha sóng cơ bản điện áp, góc pha sóng cơ bản hiện tại, tần số (U1), đỉnh dạng sóng điện áp (giá trị tuyệt đối), đỉnh dạng sóng hiện tại (giá trị tuyệt đối), hoạt động công suất, công suất phản kháng (với độ trễ / hiển thị dẫn), công suất biểu kiến, hệ số công suất (với hiển thị trễ / dẫn) hoặc hệ số công suất dịch chuyển (với hiển thị trễ / dẫn), năng lượng hoạt động (tiêu thụ, tái tạo), năng lượng phản kháng (trễ, dẫn ). đầu vào xung |
|
[Chỉ dành cho PW3360-21] |
Mức điện áp hài, mức dòng điện hài, mức công suất sóng hài, phần trăm nội dung, góc pha, tổng méo hài (THD-F hoặc THD-R), tối đa thứ 40 |
|
Đo lường độ chính xác |
Điện áp ± 0,3% rdg. ± 0,1% fs |
|
Dòng điện |
± 0,3% rdg. ± 0,1% fs + độ chính xác của cảm biến kẹp |
|
Công suất hoạt động |
± 0,3% rdg. ± 0,1% fs + độ chính xác của cảm biến kẹp (ở hệ số công suất = 1) |
|
Tốc độ cập nhật dữ liệu |
0,5 giây (ngoại trừ khi truy cập thẻ SD hoặc bộ nhớ trong, hoặc trong khi giao tiếp mạng LAN / USB) |
|
Phạm vi đo lường |
500,00 mA đến 5.0000 kA AC (phụ thuộc vào cảm biến hiện tại đang được sử dụng), 50.000 mA đến 5.0000 A AC (Chỉ kẹp rò rỉ trên cảm biến) |
|
Đo công suất |
300,00 W đến 9,0000 MW (phụ thuộc vào sự kết hợp điện áp / dòng điện và loại đường dây đo được) |
|
Dải đo điện áp |
600 V AC (Phạm vi đo hiệu quả 90,00 V đến 780,00 V) |
|
Lưu trữ dữ liệu |
Thẻ nhớ SD hoặc bộ nhớ trong tại thời gian thực |
|
Thời gian lưu trữ |
1 giây đến 30 giây, 1 phút đến 60 phút, 14 lựa chọn |
|
Chức năng khác |
Kiểm tra kết nối, hướng dẫn điều hướng Cài đặt nhanh, đồng hồ, đầu vào xung |
|
Giao diện |
Thẻ nhớ SD / SDHC |
|
LAN 100BASE-TX |
Chức năng máy chủ HTTP |
|
USB 2.0 |
Khi kết nối với PC, Thẻ SD và bộ nhớ trong được nhận dạng là thiết bị lưu trữ di động, cài đặt từ xa thông qua chương trình giao tiếp, tải dữ liệu |
|
Đầu ra xung |
tỷ lệ với công suất hoạt động tiêu thụ khi đo công suất tiêu thụ tích hợp, Tín hiệu bộ thu mở cách ly |
|
Pin |
Bộ đổi nguồn AC Z1006 |
|
(100 đến 240 V AC, 50/60 Hz), 40 VA (bao gồm bộ đổi nguồn AC) Bộ pin 9459 |
(DC 7,2 V, 3 VA, thời gian sạc 6 giờ 10 m), 8 giờ sử dụng liên tục ( với đèn nền tắt) |
|
Kích thước |
180 mm (7,09 in) W × 100 mm (3,94 in) H × 67,2 mm (2,65 in) D |
|
Khối lượng |
830 g (29,3 oz) |
|
Phụ kiện |
Dây điện áp L9438-53 × 1 bộ, Bộ đổi nguồn AC Z1006 × 1, Cáp USB × 1, Hướng dẫn sử dụng × 1, Hướng dẫn đo × 1, Kẹp màu × 1 bộ đỏ, vàng, xanh lam, trắng / hai cái, cho màu- mã hóa cảm biến kẹp, Ống xoắn ốc để nhóm dây cảm biến kẹp × 5 |
