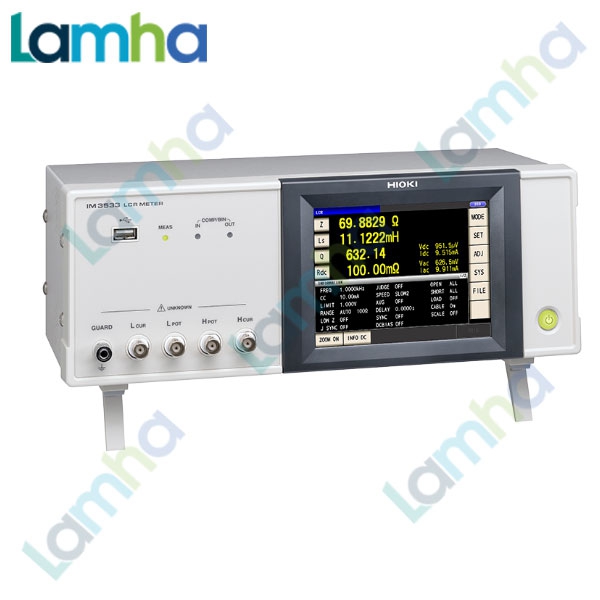

Giới thiệu Máy phân tích tổng trở Hioki IM3533
Với công nghệ tiên tiến, Máy phân tích tổng trở Hioki IM3533 không chỉ là lựa chọn hàng đầu cho các kỹ sư tự động hóa mà còn là giải pháp hoàn hảo cho các yêu cầu đo lường công nghiệp phức tạp nhất. Đây là sản phẩm mang lại cho bạn sự chính xác và đáng tin cậy trong mỗi phép đo, giúp đơn giản hóa quá trình kiểm tra và đảm bảo tuân thủ các tiêu chuẩn nghiêm ngặt.
Tính năng nổi bật của Máy phân tích tổng trở Hioki IM3533
Hioki IM3533 là máy đo LCR đầu tiên của Hioki cung cấp các phép đo tỷ lệ rẽ, độ tự cảm và độ chênh lệch điện cảm một cách nhanh chóng và chuẩn xác cho các linh kiện như máy biến áp và cuộn dây. Điều này đặc biệt hữu ích trong việc tối ưu hóa hiệu suất và giảm thiểu thiệt hại do sai lệch điện cảm gây ra.
Khả năng đo lường đa dạng
- Phạm vi đo lường mở rộng từ 100 mΩ đến 100 MΩ trên 10 dải khác nhau, đảm bảo khả năng đo chính xác cho nhiều loại thành phần điện tử.
- Các tham số có thể được đo: Z, Y, θ, X, G, B, Q, Rdc (điện trở DC), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), N, M, ΔL, T.
- Độ chính xác đo lường đạt đến: Z: ± 0,05% rdg, θ: ± 0,03°, mang lại sự tin tưởng tối đa cho các kỹ sư và chuyên gia đo lường.
Tích hợp công nghệ tiên tiến
Máy đo LCR Hioki được tích hợp phân cực DC bên trong, giúp thuận tiện trong việc kiểm tra tuân thủ HDMI, đảm bảo rằng các thiết bị của bạn hoạt động chính xác với các tiêu chuẩn kết nối hiện đại. Bên cạnh đó, các tính năng như đo độ lệch DC, bù nhiệt độ điện trở DC, và chức năng bộ nhớ cùng bộ so sánh giúp tối ưu hóa quá trình thử nghiệm.
Giao diện thân thiện và linh hoạt
Điều khiển và kết nối đơn giản hơn bao giờ hết với giao diện EXT I / O cho trình xử lý và cổng USB tốc độ cao. Ngoài ra, bạn cũng có thể lựa chọn các giao thức giao tiếp như RS-232C, GP-IB hoặc LAN tùy theo yêu cầu cụ thể của hệ thống.
Thiết kế nhỏ gọn và di động
Với kích thước: 330 mm (12,99 in) W × 119 mm (4,69 in) H × 168 mm (6,61 in) D và khối lượng chỉ 3,1 kg (109,3 oz), Hioki IM3533 dễ dàng di chuyển và tích hợp vào mọi bàn làm việc hoặc hệ thống đo lường trong phòng thí nghiệm.
Với tất cả những ưu điểm vượt trội, Máy phân tích tổng trở Hioki IM3533 là sự lựa chọn tối ưu cho các kỹ sư và kỹ thuật viên đang tìm kiếm một thiết bị đo lường hiệu suất cao và đáng tin cậy. Hãy đặt hàng ngay hôm nay để trải nghiệm những tính năng tuyệt vời này.
| Số model (Mã đặt hàng) | |
| IM3533 | |
| IM3533-01 | Mô hình chức năng nâng cao |
|
Sản phẩm này không được cung cấp cùng với đầu dò đo lường hoặc thiết bị thử nghiệm. Vui lòng chọn và mua riêng đầu dò đo lường hoặc các tùy chọn cố định kiểm tra phù hợp với ứng dụng của bạn. Tất cả các đầu dò được cấu tạo bằng cáp đồng trục 1.5D-2V. Đối với kết nối RS-232C: Có thể sử dụng cáp chéo để kết nối với nhau. Bạn có thể sử dụng CÁP RS-232C 9637 mà không cần điều khiển luồng phần cứng. |
|
| Chế độ đo |
LCR (Đo với điều kiện duy nhất), Kiểm tra máy biến áp (N, M, ΔL), Kiểm tra liên tục (Đo liên tục trong các điều kiện đã lưu) (Chế độ LCR) |
| Các thông số đo | Z, Y, θ, X, G, B, Q, Rdc (điện trở DC), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), N, M, ΔL, T |
| Dải đo | 100 mΩ đến 100 MΩ, 10 dải (Tất cả các tham số được xác định theo Z.) |
| Phạm vi hiển thị | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ± (0,00000 [đơn vị] đến 9,99999G [đơn vị]) Chỉ hiển thị giá trị thực cho Z và Y θ: ± (0,000 ° đến 180,000 °), D: ± (0,00000 đến 9,99999) Q: ± (0,00 đến 99999,9), Δ%: ± (0,0000% đến 999,999%), T: -10,0 ° C đến 99,9 ° C |
| Độ chính xác cơ bản | Z: ± 0,05% rdg. θ: ± 0,03 ° |
| Tần số đo | 1 mHz đến 200 kHz (độ phân giải cài đặt 5 chữ số, độ phân giải tối thiểu 1 mHz) |
| Mức tín hiệu đo | [Chế độ bình thường] Chế độ V, chế độ CV: 5 mV đến 5 Vrms, bước 1 mVrms Chế độ CC: 10 μA đến 50 mArms, bước tăng 10 μArms [Chế độ trở kháng thấp, độ lặp lại cao] Chế độ V, chế độ CV: 5 mV đến 2,5 Vrms, bước 1 mVrms Chế độ CC: 10 μA đến 100 mArms, bước tăng 10 μArms |
| Trở kháng đầu ra | Chế độ bình thường: 100 Ω, Chế độ trở kháng thấp, độ lặp lại cao: 25 Ω |
| Hiển thị | Màn hình màu cảm ứng 5,7 inch TFT, màn hình hiển thị có thể cài đặt ON/ OFF |
| Thời gian đo | 2 ms (1 kHz, FAST, hiển thị OFF, giá trị đại diện) |
| Chức năng |
Đo DC bias, bù nhiệt độ điện trở DC (hiển thị nhiệt độ tham chiếu được chuyển đổi), Bộ so sánh, đo BIN (chức năng phân loại), Tải / lưu bảng điều khiển, Chức năng bộ nhớ |
| Kết nối | EXT I / O (Trình xử lý), Giao tiếp USB (tốc độ cao), Bộ nhớ USB Tùy chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN |
| Nguồn | 100 đến 240 V AC, 50/60 Hz, tối đa 50 VA |
| Kích thước và khối lượng | 330 mm (12,99 in) W × 119 mm (4,69 in) H × 168 mm (6,61 in) D, 3,1 kg (109,3 oz) |
| Phụ kiện | Dây nguồn × 1, Sách hướng dẫn × 1 |
