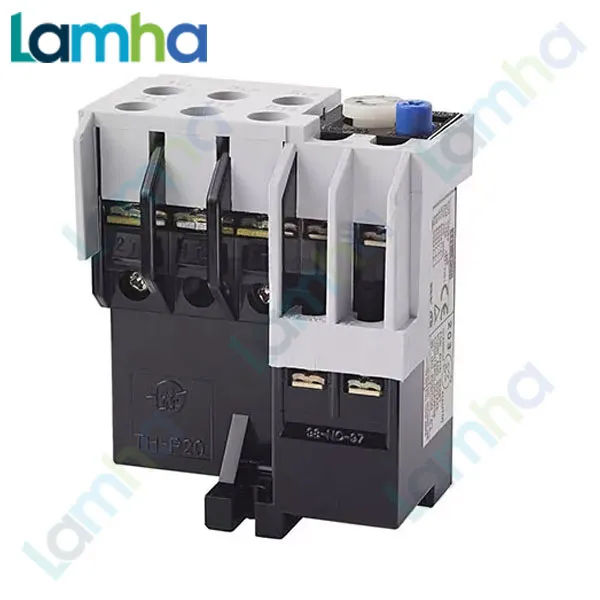

Rơ le nhiệt (Overload) Shihlin TH-P20VE (Sử dụng với Contactor S-P16; S-P21A)
Tính năng
- Thiết kế bù nhiệt độ tự động
- Cơ sở lắp đặt đơn vị đơn có thể được thêm vào để sử dụng độc lập
- Thiết kế nắp đầu nối an toàn cho mức độ an toàn cao
- Đầu nối phụ của rơ le quá tải nhiệt là 1NO 1NC
Thông số kỹ thuật
- Tiêu chuẩn: IEC-60947-5-1, EN 60947-5-1
- Loại tiếp điểm lắp ráp tiêu chuẩn: TH-P
- Loại lắp đặt độc lập tiêu chuẩn: TH-PxxER
- Loại tiếp điểm bảo vệ mất pha lắp ráp: TH-PxxPP
- Loại bảo vệ mất pha lắp đặt độc lập: TH-P1xxPPR
| Mã hàng | Dải nhiệt | Sử dụng cho Contactor |
|---|---|---|
| TH-P09PP | 1.3(1~1.6) ; 2(1.6~2.4) ; 3.2(2.4~4) ; 5(4~6)A |
S-P06 ; S-P09 |
| TH-P12E |
0.25(0.19~0.31) ; 0.4(0.3~0.5) ;0.6(0.45~0.75)A 0.9(0.7~1.1) ; 1.2(0.9~1.5) ; 1.7(1.3~2.1)A 2.1(1.6~2.6) ; 3.3(2.5~4.1) ; 4.4(3.4~5.4)A 6.5(5~8) ; 9(7~11) ; 11(9~13) ; 15(12~18)A |
S-P9T; S-P11; S-P12T |
| TH-P18 | 9(7~11) ; 11(9~13) ; 15(12~18) ; 21(17~24)A | |
| TH-P20VE | 28(22~34) ; 33(28~38) ; 40A(32~48)A |
S-P16; S-P21A |
| TH-P20TAVE | 33(28~38) ; 40(32~48) ; 54(43~65)A |
S-P30T ; S-P32T; S-P35T ; S-P40T |
| TH-P60VE | 67(54~80) ; 80(60~100)A | S-P50T |
| TH-P60TAVE | 40(32~48) ; 54(43~65) ; 67(54~80) ; 80(60~100) |
S-P60T ; S-P80T |
| TH-P120E | 105(80~130)A |
S-P100E ; S-P100T |
| TH-P120TAVE | 130(100~160) ; 160(120~200)A |
S-P125T; S-P150T |
| TH-P220TE | 200(150~250)A | S-P220T |
| TH-P400TE | 260(200~320) ; 350(260~400)A |
S-P300T; S-P400T |
