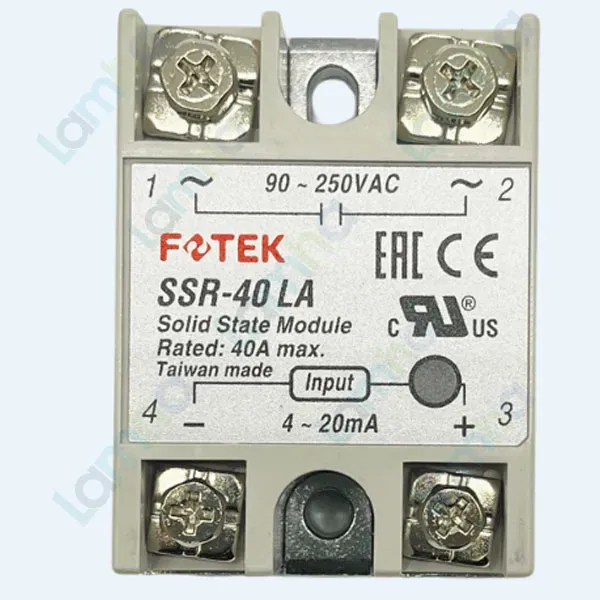

Bộ bán dẫn (SSR) 1 pha Fotek SSR-40LA
Fotek là thương hiệu thiết bị tự động hóa được thành lập năm 1985 tại Đài Bắc, Đài Loan. Hãng phát triển nhiều dòng cảm biến, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất và module bán dẫn phục vụ máy móc công nghiệp.
- Module bán dẫn một pha: SSR-40LA
- Độ bền cách điện cao đạt trên 4KV
- Khả năng chịu dòng điện xung và điện áp đột biến cao, chống hư hỏng mạch hiệu quả.
- Đạt các chứng nhận chất lượng quốc tế CE, RoHS, UL
- Phù hợp với các tiêu chuẩn EN60947-4-3 và EN60950
| Mã hàng | Số pha | Điện áp điều khiển (Input voltage) | Điện áp đầu ra (Output Voltage) | Dòng định mức |
| SSR-40LA | 1 pha | 4 ~ 20mA | 90 ~ 250VAC | 40A |
| HPR-100AA-H | 1 pha | 20 ~ 265VAC | 24~550VAC | 100A |
| SSR-25AA | 1 pha | 80 ~ 250VDC | 24 ~ 380VAC | 25A |
| SSR-25AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 25A |
| SSR-40AA | 1 pha | 80 ~ 250VAC | 24 ~ 380VAC | 40A |
| SSR-40AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 40A |
| SSR-75AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 75A |
| SSR-10VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 10A |
| SSR-25VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 25A |
| SSR-40VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 40A |
| SSR-40VA-H | 1 pha | Biến trở 1MΩ | 90 ~ 480VAC | 40A |
| SSR-75VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 75A |
| SSR-75VA-H | 1 pha | Biến trở 1MΩ | 90 ~ 480VAC | 75A |
| HPR-60DA-H | 1 pha | 4 ~ 32VDC | 24 ~ 550VAC | 60A |
| HPR-100DA-H | 1 pha | 4 ~ 32VDC | 24 ~ 550VAC | 100A |
| SSR-10DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 10A |
| SSR-10DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 10A |
| SSR-25DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 25A |
| SSR-25DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 25A |
| SSR-40DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 40A |
| SSR-40DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 40A |
| SSR-50DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 50A |
| SSR-50DA-H | 1 pha | 4 ~ 32 VDC | 90 ~ 480 VAC | 50A |
| SSR-75DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 75A |
| SSR-75DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 75A |
| SSR-F-25 DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 25A |
| SSR-F-40DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 40A |
| SSR-F-40DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 40A |
| SSR-10DD | 1 pha | 4 ~ 32VDC | 5 ~ 60VDC | 10A |
| SSR-25DD | 1 pha | 4 ~ 32VDC | 5 ~ 60VDC | 25A |
| SSR-50DD | 1 pha | 4 ~ 32VDC | 5 ~ 120VDC | 50A |
| SSR-50DD-H | 1 pha | 4 ~ 32VDC | 5 ~ 300VDC | 50A |
| Loại thiết bị | Module bán dẫn điều khiển tuyến tính một pha |
| Tín hiệu đầu vào | 4–20 mA |
| Điện trở đầu vào | Xấp xỉ 1,2 kΩ |
| Phương pháp điều khiển | Điều khiển góc pha |
| Dải điện áp tải | 90–250 VAC |
| Dòng tải định mức tối đa | 40 A |
| Điện áp chặn lặp lại tối thiểu | 600 VAC |
| Dòng chịu đựng tức thời tối đa | 410 A trong một chu kỳ |
| Điện áp xung đỉnh | Trên 1200 VAC |
| Độ bền điện môi | Trên 2,5 kVAC trong 1 phút |
| Điện trở cách điện | Trên 50 MΩ tại 500 VDC |
| Nhiệt độ làm việc | -20 đến +80°C |
| Vật liệu vỏ | Nhựa ABS cường độ cao |
| Kích thước tham khảo | 45 × 60 × 22,5 mm |
| Khối lượng tham khảo | Xấp xỉ 105 g |
