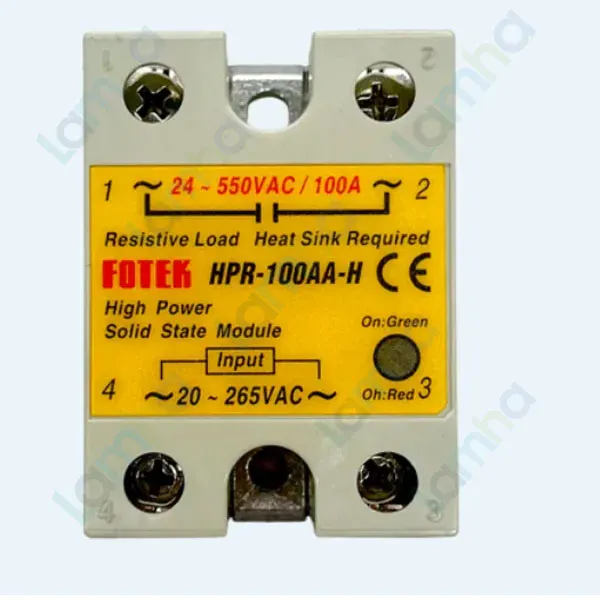

Bộ bán dẫn (SSR) 1 pha Fotek HPR-100AA-H
Fotek là thương hiệu thiết bị tự động hóa được thành lập năm 1985 tại Đài Bắc, Đài Loan. Hãng phát triển nhiều dòng cảm biến, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất và module bán dẫn phục vụ máy móc công nghiệp.
- Module bán dẫn một pha có bảo vệ quá nhiệt: HPR-100AA-H
- Độ bền cách điện cao đạt trên 4KV
- Khả năng chịu dòng điện xung và điện áp đột biến cao, chống hư hỏng mạch hiệu quả.
- Đạt các chứng nhận chất lượng quốc tế CE, RoHS, UL
- Phù hợp với các tiêu chuẩn EN60947-4-3 và EN60950
| Mã hàng | Số pha | Điện áp điều khiển (Input voltage) | Điện áp đầu ra (Output Voltage) | Dòng định mức |
| SSR-40LA | 1 pha | 4 ~ 20mA | 90 ~ 250VAC | 40A |
| HPR-100AA-H | 1 pha | 20 ~ 265VAC | 24~550VAC | 100A |
| SSR-25AA | 1 pha | 80 ~ 250VDC | 24 ~ 380VAC | 25A |
| SSR-25AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 25A |
| SSR-40AA | 1 pha | 80 ~ 250VAC | 24 ~ 380VAC | 40A |
| SSR-40AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 40A |
| SSR-75AA-H | 1 pha | 80 ~ 250VAC | 90 ~ 480VAC | 75A |
| SSR-10VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 10A |
| SSR-25VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 25A |
| SSR-40VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 40A |
| SSR-40VA-H | 1 pha | Biến trở 1MΩ | 90 ~ 480VAC | 40A |
| SSR-75VA | 1 pha | Biến trở 500 KΩ | 24 ~ 380VAC | 75A |
| SSR-75VA-H | 1 pha | Biến trở 1MΩ | 90 ~ 480VAC | 75A |
| HPR-60DA-H | 1 pha | 4 ~ 32VDC | 24 ~ 550VAC | 60A |
| HPR-100DA-H | 1 pha | 4 ~ 32VDC | 24 ~ 550VAC | 100A |
| SSR-10DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 10A |
| SSR-10DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 10A |
| SSR-25DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 25A |
| SSR-25DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 25A |
| SSR-40DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 40A |
| SSR-40DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 40A |
| SSR-50DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 50A |
| SSR-50DA-H | 1 pha | 4 ~ 32 VDC | 90 ~ 480 VAC | 50A |
| SSR-75DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 75A |
| SSR-75DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 75A |
| SSR-F-25 DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 25A |
| SSR-F-40DA | 1 pha | 4 ~ 32VDC | 24 ~ 380VAC | 40A |
| SSR-F-40DA-H | 1 pha | 4 ~ 32VDC | 90 ~ 480VAC | 40A |
| SSR-10DD | 1 pha | 4 ~ 32VDC | 5 ~ 60VDC | 10A |
| SSR-25DD | 1 pha | 4 ~ 32VDC | 5 ~ 60VDC | 25A |
| SSR-50DD | 1 pha | 4 ~ 32VDC | 5 ~ 120VDC | 50A |
| SSR-50DD-H | 1 pha | 4 ~ 32VDC | 5 ~ 300VDC | 50A |
| Điện áp điều khiển ngõ vào | 20–265 VAC/DC |
| Điện áp tắt ngõ vào | Nhỏ hơn 12 VAC/DC |
| Công suất kích ngõ vào | Tối đa 3 VA |
| Điện áp tải ngõ ra | 24–550 VAC |
| Dòng tải định mức | Tối đa 100 A đối với tải điện trở |
| Phương pháp điều khiển | Đóng cắt tại điểm zero-cross |
| Thời gian đáp ứng | 8,3 ms tại 60 Hz |
| Dòng rò ngõ ra | Tối đa 5 mA |
| Dòng xung chịu được | 1.750 A |
| Điện áp xung đỉnh chịu được | 1.200 VAC |
| Bảo vệ quá nhiệt | Ngắt ngõ ra khi trên 120°C; phục hồi khi dưới 110°C |
| Độ bền điện môi | 4 kVrms |
| Điện trở cách điện | 100 MΩ tại 500 VDC |
