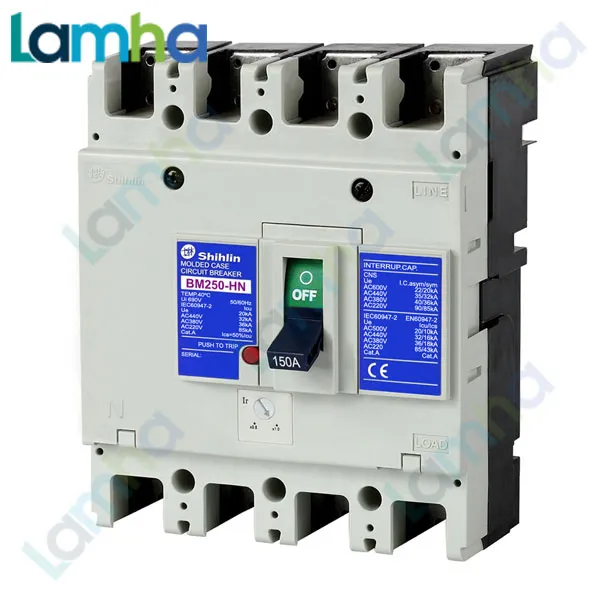

Cầu dao khối MCCB (Aptomat) 4P Shihlin BM250-HN (125.150.175.200.225.250A (Adj.), 36kA)
Thông số kỹ thuật
Nguyên lý từ tính thủy lực
Tiêu chuẩn: IEC60947-2
Dòng định mức: 3, 5, 10, 15, 20, 30A…1600A
Cực: 4P
| Mã hàng | Số pha | Dòng định mức (A) | Dòng cắt (kA) |
| BM100-SN | 4P | 10.15.20.30.40.50A.60.75.100 | 15 |
| BM100-STD | 4P | 10.15.16.20.25.30.32.40.50.60.6370.75.80.100A | 30 |
| BM250-SN | 4P | 125.150.175.200.225.250A (Adj.) | 30 |
| BM250-HN | 4P | 125.150.175.200.225.250A (Adj.) | 36 |
| BM400-SN | 4P | 250.300.350.400A | 35 |
| BM400-HN | 4P | 250.300.350.400A | 50 |
| BM630s-LTA | 4P | 400.500.600.630A | 36 |
| BM630s-HTA | 4P | 400.500.600.630A | 50 |
| BM800-SN | 4P | 700.800A | 50 |
| BM800-HN | 4P | 700.800A | 70 |
Mô tả MCCB BM250-HN 4P 150A
Kích thước khung : 250AF
Số cực : 4P
Tần số hoạt động : 50/60Hz
Điện áp cách điện định mức (Ui) : 800VAC
Điện áp hoạt động định mức (Ue) : 500VAC
Điện áp xugn định mức (Uimp) : 8kV
Định mức dòng (In) : 150A (tại 40ºC)
Dòng cắt ngắn mạch tại AC 380/415V : 85kA
Dòng cắt ngắn mạch tại AC 220/240V : 85kA
Bộ Trip : Chỉnh nhiệt 80~100%, cố định từ tính
Ics = 50% Icu
Kết nối : Kẹp thiết bị đầu cuối
Kích thước : 140 x 165 x 68 (mm)
Trọng lượng : 1.9 Kg
