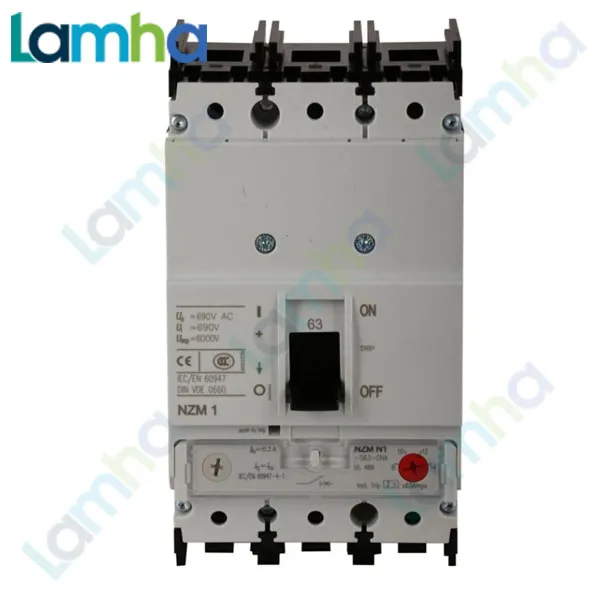

Cầu dao (Aptopmat) MCCB Eaton Moeller NZMN1-M
Tính năng đặc biệt
- Cầu chì dự phòng tối đa, nếu dòng điện ngắn mạch dự kiến tại vị trí lắp đặt vượt quá khả năng đóng cắt của máy cắt mạch (Khả năng đóng cắt ngắn mạch định mức Icn)
- Bảo vệ động cơ kết hợp với rơle quá tải
- Với giải phóng ngắn mạch
- Không có quá tải phát hành Ir
- IEC/EN 60947-4-1, IEC/EN 60947-2
- Máy cắt mạch đáp ứng mọi yêu cầu cho loại chuyển mạch AC-3.
- Dòng điện định mức = dòng điện không bị gián đoạn định mức: 20-160A
- Gợi ý về khả năng kết nối đầu cuối: Có thể kết nối tới 95 mm² tùy thuộc vào nhà sản xuất cáp.
Ứng dụng
Sử dụng trong hệ thống cung cấp điện không nối đất ở mức 440 V
| Hãng | Eaton Moeller |
| Số cực (pha) | 3 cực |
| Dòng điện | 20-160A |
| Dòng cắt | 50kA |
| Điện áp hoạt động tối đa | 690VAC |
| Xếp hạng IP | IP20 |
| Lắp ráp | Loại vít |
| Trọng lượng | 1350g |
Phụ kiện Eaton Moeller (Sử dụng cho NZM1 & NS1) :
Xem Catalog sản phẩm Tại Đây
