Các bộ phận vận hành và tay cầm của Cầu dao (Aptopmat) MCCB Eaton Moeller NZM1



Nhấp vào đây để quay lại Phụ kiện Eaton Moeller (Sử dụng cho NZM1 & NS1)

Tên bộ phận Màu sắc Sự miêu tả
NZM1-XHBR Có thể khóa ở vị trí 0 trên tay nắm bằng cách sử dụng tối đa 3 ổ khóa. Có thể khóa cửa như một tính năng bổ sung, chức năng khóa trên cầu dao ở vị trí 0.
NZM1-XHB Có thể khóa ở vị trí 0 trên tay nắm bằng tối đa 3 ổ khóa, cũng có thể sửa đổi thành vị trí I. Có khóa liên động cửa.
Tay quay trên cầu dao điện
NZM1-XDV Có thể khóa ở vị trí 0 trên công tắc bằng tối đa 3 ổ khóa.
 NZM1-XDVG
NZM1-XDVR
Kích thước

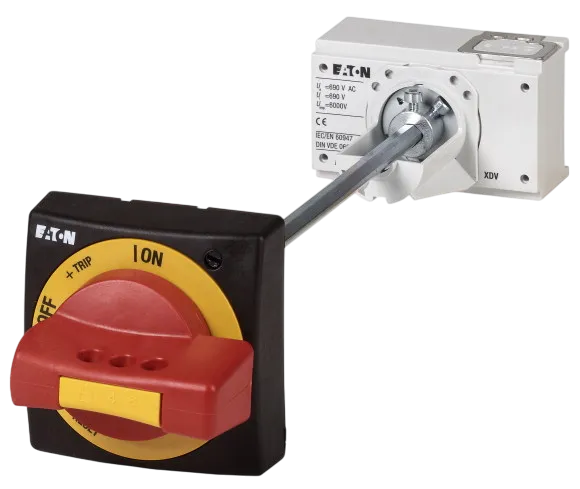

Tay nắm xoay khớp nối cửa

Hoàn chỉnh bao gồm bộ truyền động quay và các bộ phận khớp nối
Cần có trục mở rộng bổ sung với các loại NZM...-XT(V)D(V)(R)(-60).
Mức độ bảo vệ IP66/UL/CSA Loại 4X

Đối với chiều dài trục tối đa là 60 mm
NZM1-XTVDV-60 Có thể khóa trên tay cầm trên công tắc bằng cách sử dụng tối đa 3 ổ khóa. Có thể khóa ở vị trí 0 trên tay cầm, với sự điều chỉnh phù hợp cũng ở vị trí I. Có khóa liên động cửa. Có thể khóa ở vị trí 0
NZM1-XTVD-60 Có thể khóa ở vị trí 0 trên tay nắm bằng cách sử dụng tối đa 3 ổ khóa. Có khóa liên động cửa
NZM1-XTVD Có thể khóa ở vị trí 0 trên tay nắm bằng tối đa 3 ổ khóa. Có khóa liên động cửa.
NZM1-XTVDVR-60 Có thể khóa trên tay cầm trên công tắc bằng cách sử dụng tối đa 3 ổ khóa. Có thể khóa ở vị trí 0 trên tay cầm. Có khóa liên động cửa. Có thể khóa ở vị trí 0.
NZM1-XTVDV Có thể khóa trên tay cầm trên công tắc bằng cách sử dụng tối đa 3 ổ khóa. Có thể khóa ở vị trí 0 trên tay cầm, với sự điều chỉnh phù hợp cũng ở vị trí I. Có khóa liên động cửa. Có thể khóa ở vị trí 0 Cũng có sẵn với khóa liên động cửa ví dụ như cho phân phối dịch vụ MCC.
NZM1-XTVDVR Có thể khóa trên tay cầm trên công tắc bằng cách sử dụng tối đa 3 ổ khóa. Có thể khóa ở vị trí 0 trên tay cầm. Có khóa liên động cửa. Có thể khóa ở vị trí 0
Phụ kiện cực kỳ hẹp
NZM1-XTVD-0 Có thể khóa ở vị trí 0 trên tay nắm bằng tối đa 3 ổ khóa. Có khóa liên động cửa.
NZM1-XTVDV-0 Có thể khóa trên tay cầm trên công tắc bằng cách sử dụng tối đa 3 ổ khóa. Có thể khóa ở vị trí 0 trên tay cầm, với sự điều chỉnh phù hợp cũng ở vị trí I. Có khóa liên động cửa. Có thể khóa trên công tắc ở vị trí 0.
NZM1-XTVDVR-0 Có thể khóa trên tay cầm trên công tắc bằng cách sử dụng tối đa 3 ổ khóa. Có thể khóa ở vị trí 0 trên tay cầm. Có khóa liên động cửa. Có thể khóa ở vị trí 0
Kích thước
Trục kéo dài
NZM1/2-XV4 Độ sâu lắp đặt tối đa: 400 mm
NZM1/2-XV6 Độ sâu lắp đặt tối đa: 600 mm
Thêm vào tay cầm
NZM1/2-XDZ Cho phép chuyển đổi khi cửa bảng điều khiển mở
Thiết bị khóa cần gạt
NZM1-XKAV Có thể khóa ở vị trí tắt bằng tối đa 3 ổ khóa (độ dày móc khóa 4 – 8 mm)



Phụ kiện Eaton Moeller (Sử dụng cho NZM1 & NS1) :



Xem Catalog sản phẩm Tại Đây
