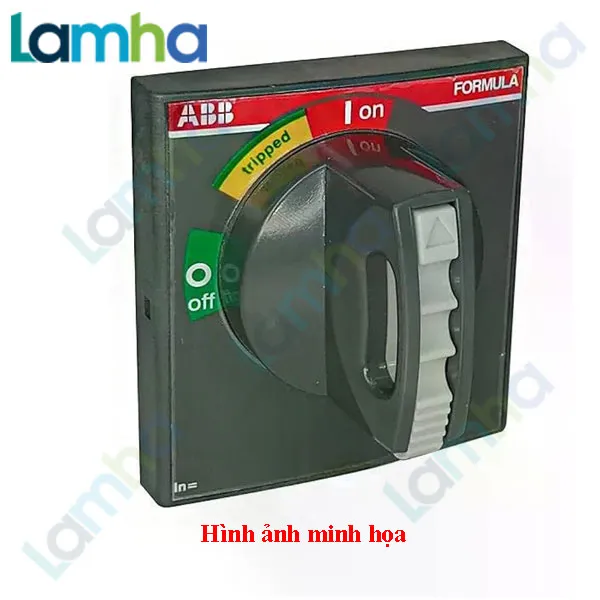

Tay xoay ABB 1SDA066158R1 | RHE (Dùng cho MCCB A1-A2)
Thông tin chung
Loại sản phẩm mở rộng: RHE A1-A2 STAND. ĐÃ TRẢ LẠI
Mã sản phẩm: 1SDA066158R1
Mã số: 8015644691417
Mô tả danh mục: RHE A1-A2 STAND. ĐÃ TRẢ LẠI
Mô tả dài: CƠ CHẾ VẬN HÀNH TAY NẮM XOAY TIÊU CHUẨN CHO CỬA NGĂN CÓ THỂ ĐIỀU CHỈNH ĐỘ SÂU VỚI THIẾT BỊ KHÓA VÀ KHÓA CỬA LIÊN ĐỘNG A1-A2
| Mã sản phẩm | Loại | Mô tả |
| Cuộn shunt ngắt - SOR (Shunt Open Release) - Loại có dây | ||
| 1SDA066133R1 | SOR-C 12V DC | Dùng cho A1-A2 |
| 1SDA066134R1 | SOR-C 24...30V AC/DC | Dùng cho A1-A2 |
| 1SDA066135R1 | SOR-C 48...60V AC/DC | Dùng cho A1-A2 |
| 1SDA066136R1 | SOR-C 110-127V AC;110-125V DC | Dùng cho A1-A2 |
| 1SDA066137R1 | SOR-C 220-240V AC;220-250V DC | Dùng cho A1-A2 |
| 1SDA066138R1 | SOR-C 380...440V AC | Dùng cho A1-A2 |
| 1SDA066141R1 | SOR-C 480...500V AC | Dùng cho A1-A2 |
| 1SDA054869R1 | SOR-C 12V DC | Dùng cho A3 |
| 1SDA054870R1 | SOR-C 24...30V AC/DC | Dùng cho A3 |
| 1SDA054871R1 | SOR-C 48...60V AC/DC | Dùng cho A3 |
| 1SDA054872R1 | SOR-C 110-127V AC;110-125V DC | Dùng cho A3 |
| 1SDA054873R1 | SOR-C 220-240V AC;220-250V DC | Dùng cho A3 |
| 1SDA054874R1 | SOR-C 380...440V AC | Dùng cho A3 |
| 1SDA054875R1 | SOR-C 480...500V AC | Dùng cho A3 |
| Tiếp điểm phụ - AUX- Loại có dây | ||
| 1SDA066149R1 | AUX-C 1Q 1SY 250V AC/DC 3-4 poles | Dùng cho A1-A2 |
| 1SDA066150R1 | AUX-C 2Q 1SY 250V AC/DC 3-4 poles | Dùng cho A1-A2 |
| 1SDA066151R1 | AUX-C 1Q 1SY 250V AC/DC 2 poles A1 | Dùng cho A1-A2 |
| 1SDA066152R1 | AUX-C 1Q 1SY 250V AC/DC 2 poles A2 | Dùng cho A1-A2 |
| 1SDA054910R1 | AUX-C 1Q 1SY 250V AC/DC 3-4 poles | Dùng cho A3 |
| 1SDA054911R1 | AUX-C 3Q 1SY 250V AC/DC | Dùng cho A3 |
| Tiếp điểm phụ đóng sớm - AUE-C cho phép đóng sớm cấp điện cho cuộn UVR | ||
| 1SDA066153R1 | AUE-C | Dùng cho A1-A2 |
| 1SDA054925R1 | AUE-C | Dùng cho A3 |
| Cuộn bảo vệ điện áp thấp - UVR (cable version) | ||
| 1SDA066143R1 | UVR-C 24...30V AC / DC | Dùng cho A1-A2 |
| 1SDA066144R1 | UVR-C 48V AC / DC | Dùng cho A1-A2 |
| 1SDA066145R1 | UVR-C 110-127V AC;110-125V DC | Dùng cho A1-A2 |
| 1SDA066146R1 | UVR-C 220-240V AC;220-250V DC | Dùng cho A1-A2 |
| 1SDA066147R1 | UVR-C 380...440V AC | Dùng cho A1-A2 |
| 1SDA066148R1 | UVR-C 480...500V AC | Dùng cho A1-A2 |
| 1SDA054887R1 | UVR-C 24...30V AC / DC | Dùng cho A3 |
| 1SDA054888R1 | UVR-C 48V AC / DC | Dùng cho A3 |
| 1SDA054890R1 | UVR-C 110-127V AC;110-125V DC | Dùng cho A3 |
| 1SDA054891R1 | UVR-C 220-240V AC;220-250V DC | Dùng cho A3 |
| 1SDA054892R1 | UVR-C 380...440V AC | Dùng cho A3 |
| 1SDA054893R1 | UVR-C 480...500V AC | Dùng cho A3 |
| Tay xoay (Rotary handle) | ||
| 1SDA066154R1 | RHD | Tay nắm xoay trực tiếp, Dùng cho A1-A2 |
| 1SDA066158R1 | RHE | Tay nắm xoay loại có trục nối dài, Dùng cho A1-A2 |
| 1SDA066155R1 | RHD | Tay nắm xoay trực tiếp, Dùng cho A3 |
| 1SDA066159R1 | RHE | Tay nắm xoay loại có trục nối dài, Dùng cho A3 |
