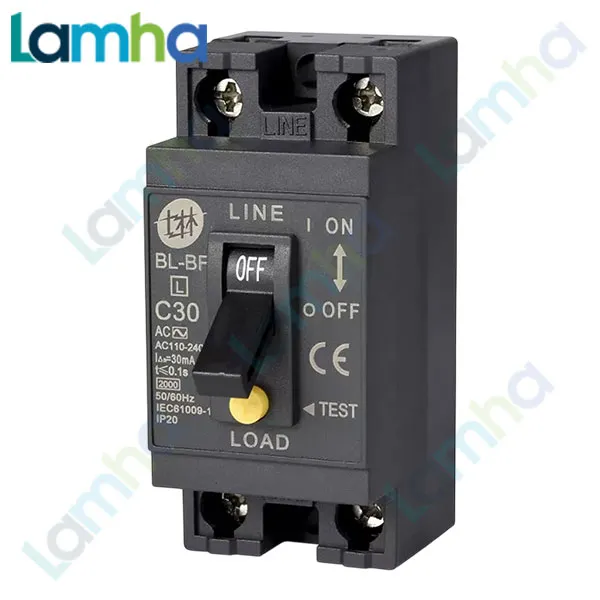

CB Chống giật (RCBO) Shihlin BL-BF-L (2P, 15.20.30A, 6kA)
Dòng điện định mức: 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63A
Tính năng
- Khả năng chống nhiễu điện từ tuyệt vời, tránh việc kích hoạt sai do điện áp chập chờn.
- Chỉ thị kích hoạt: Đỏ - chỉ thị kích hoạt rò rỉ đất; trắng - không có kích hoạt rò rỉ đất.
- Nút kiểm tra (màu vàng) cung cấp chức năng kiểm tra rò điện đất trong quá trình bảo dưỡng thường xuyên.
- Thiết kế lắp đặt độc đáo, lắp đặt không cần dụng cụ.
Đặc điểm kích hoạt:
- Loại C: 5~10In
- Loại D: 10~15In
Thông số kỹ thuật
- Tiêu chuẩn: IEC61009
- Dòng điện định mức: 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63A
- Dòng dẫn đầu nhạy cảm: 30mA
- Cực: 1P+N, 2P, 3P, 4P
- Khả năng chịu tải AC: 4.5 / 6 / 10kA
Bảo vệ
- Bảo vệ quá tải
- Bảo vệ ngắn mạch
- Bảo vệ rò rỉ đất
| Mã hàng | Số pha | Dòng định mức (A) | Chỉnh dòng (mA) | Thời gian tác động (ms) | Dòng cắt (kA) |
| RPL | 1P+N | 6.10.16.20A | 10, 15, 30, 100, 300mA | 0.5Irn | 6kA |
| RPL | 1P+N | 25.32A | 10, 15, 30, 100, 300mA | 0.5Irn | 6kA |
| RPL | 1P+N | 40.50.63A | 10, 15, 30, 100, 300mA | 0.5Irn | 6kA |
| BHL-A | 1P+N | 6.10.16.20A | 30mA | 0.1s | 6kA |
| BHL-A | 1P+N | 25.32A | 30mA | 0.1s | 6kA |
| BHL-A | 1P+N | 40.50.63A | 30mA | 0.1s | 6kA |
| BHL | 2P | 6.10.16.20A | 30mA | 0.1s | 6kA |
| BHL | 2P | 25.32A | 30mA | 0.1s | 6kA |
| BHL | 2P | 40.50.63A | 30mA | 0.1s | 6kA |
| BHL | 3P | 6.10.16.20.25.32A | 30mA | 0.1s | 6kA |
| BHL | 3P | 40.50.63A | 30mA | 0.1s | 6kA |
| BHL | 4P | 6.10.16.20.25.32A | 30mA | 0.1s | 6kA |
| BHL | 4P | 40.50.63A | 30mA | 0.1s | 6kA |
| BL-BF-L | 2P | 15.20.30A | 30mA | 0.1s | 6kA |
Thông số kỹ thuật
| Nhà sản xuất | Shihlin |
| Số pha | 1P+N, 2P, 4P |
| Dòng định mức (A) | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63A |
| Dòng cắt (kA) | 6kA |
| Dòng rò | 30mA |
